3. 第1面：入力と第2面：システムプロファイル定義

　第1面：入力ではSDSI-Cubicを実行するために必要なシステム情報の決定と入力を行う。システムの最適化を行うために最適化問題と同様に、目的関数、設計変数、制約条件を入力する必要がある。

第2面：システムプロファイル定義では製品情報の記述・分析としてシステムプロファイルの定義、即ちシステムのモデル化を行う。

　システムを設計するためには、システムの特性の把握とその表現が重要となってくる。そのため、汎用的なシステムのモデル化手法として提案されているSysML(Systems Modeling Language)を用いてシステムのモデル化を行う。

　SysMLはドメイン間の橋渡しを行うための表記法であり、専門領域が異なるエンジニア同士のコミュニケーションの円滑化を目的としている(図6)。

主に組込みシステムのソフトウェア開発に用いられ、ソフトウェアだけでなく、ハードウェアをモデル化でき、さらに、要求を記述できるため、システムの上流設計で用いることが期待されている。また、特徴のひとつとして、パラメトリック図があり、これを用いることで、シミュレーションとの連携が行われている(表1)。

　

しかし、SDSI-Cubicでは、最適化を行うことを目的としているため、最適化をモデル化する必要がある。つまり、設計の選択肢としての設計変数、設計の目的である評価関数、また各変数に対する制約条件である。

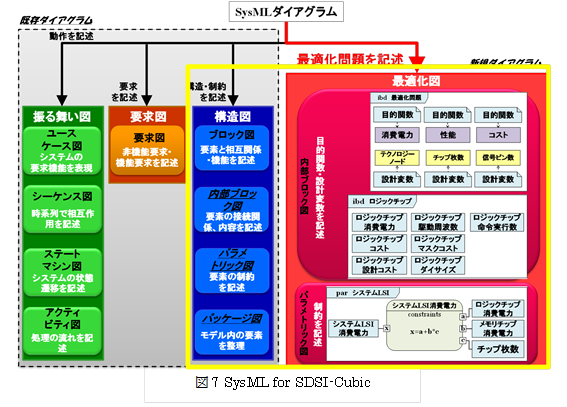

　従来のSysMLではこれらを記述し、シミュレータと連携された例はない。そのため、図7に示すように、最適化を記述する図面を追加することにより、SDSI-Cubicとの連携を可能にした。
