1.       概要

1.1      動作環境

OPF-D,P用スケルトンコード生成ツール(以下、OPFBuilder)の動作に必要な環境は以下のとおりです。

No.

環境

備考

Java Development Kit 6

注意:Java1.5(5.0)では動作しません。

Eclipse 3.4以上

Eclipse本体

Eclipse EMF 2.4以上(SDO,XSD含む)

RTCBuilderが依存するEclipseプラグイン

※利用するEclipseのバージョンに合ったものをご使用ください。

Eclipse GEF 3.4.2以上(Draw2D含む)

RTCBuilderが依存するEclipseプラグイン

※利用するEclipseのバージョンに合ったものをご使用ください。

AIST RTCBuilder 1.1.0-RC1以上

注意:1.0.0版では動作しません。



1.2      制限

OPFBuilderは、PF-CoreおよびOpenRTM-aistを対象に開発されたものです。その他のRTCプラットフォームに対する動作は想定しておりません。




2.       OPFBuilderのインストールおよび起動

ここでは、OPFBuilderのインストールおよび起動について説明します。

2.1      OPFBuilderのインストール

OPFBuilderEclipseプラグインであるため、JavaEclipse本体および依存している他のEclipseプラグインをまずインストールする必要があります。動作を参照の上、これらをダウンロードしてください。

Javaはダウンロードしたインストーラからインストールを行います。

Eclipsezipになっています、任意の場所に解凍するだけで使用が可能となります。

AIST RTCBuilderについてはzipになっていますので、それらを解凍しEclipseをインストールしたフォルダにコピーしてください。(Eclipseが起動中の場合には一度終了し、再起動してください。)

OPFBuilderについてもAIST RTCBuilder同様zipファイルになっていますので、これを解凍します。解凍されてできた以下のjarファイルを、Eclipseのインストールフォルダにある「plugins」フォルダにコピーしてください。

  jp.ac.osaka_u.casi.rtm.rtcbuilder.RTMSafety_X.X.X.jar



上記の作業によりOPFBuilderを使用する環境が整います。


2.2      OPFBuilderの起動

インストール後、Eclipseを起動すると、以下のようなページが表示されます。

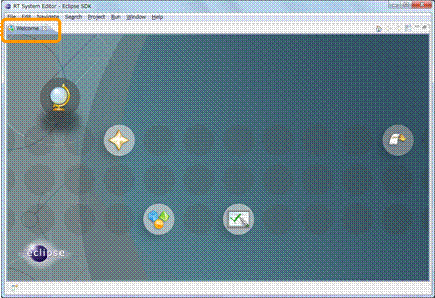

21 Eclipseの初期起動時の画面

このWelcomeページは使用しませんので閉じてください。

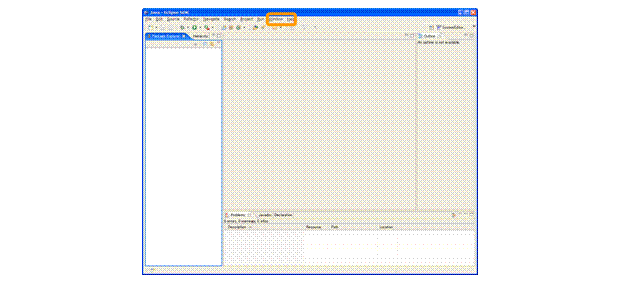

22 パースペクティブの切り替え


ツールバーの「Window」から「Open Perspective」ボタンを押下し、プルダウンの「Other…」ボタンを押下します。

23 パースペクティブの選択

RTCBuilder」を選択します。

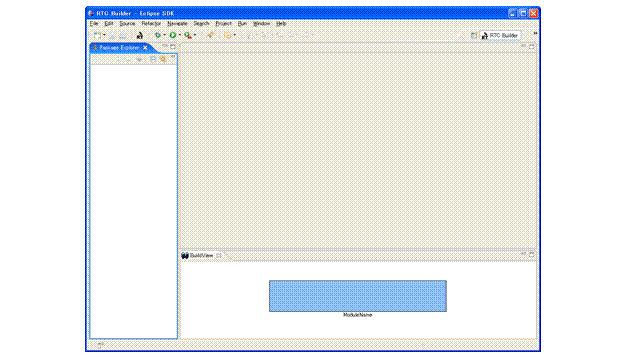

24 RTCBuilderの初期起動時画面


3.       雛形コード生成

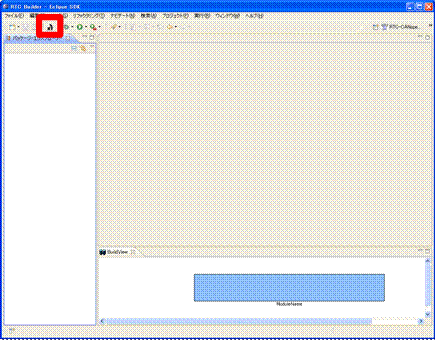

メニューの「RT」ボタンを押下し、RTCBuilderのプロジェクト作成ダイアログを表示させます。

31 RTCBuilder画面

プロジェクト作成ダイアログでプロジェクト名を入力し、「完了」をクリックします。

32 プロジェクト作成ダイアログ画面


プロジェクトが作成され、エディタが表示されます。

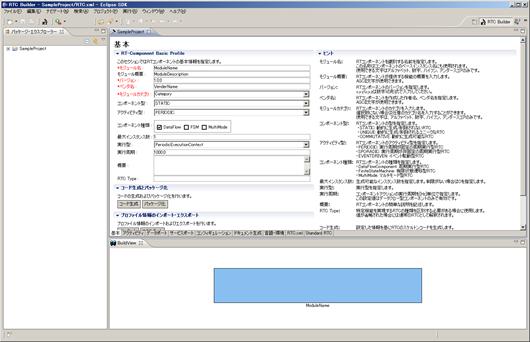

33 エディタの表示

「言語・環境」タプを選択し、「言語」項目内の「RTMSafety」を選択します。

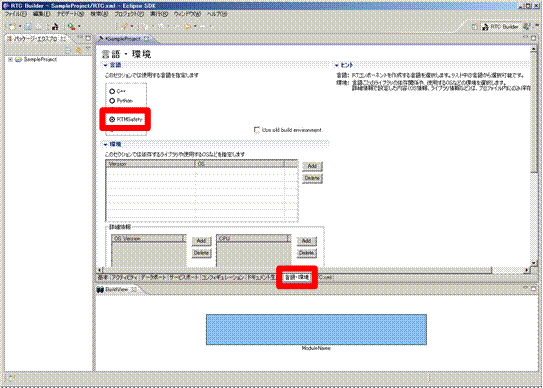

34 言語の設定


「基本」タブを選択し、「コード生成」ボタンを押下します。

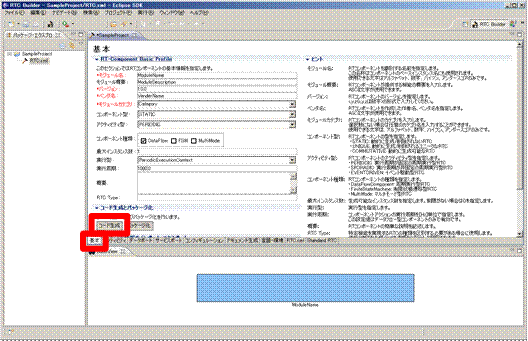

3‑5 コード生成

OPF向けRTCの雛形コードが、プロジェクト中に生成されます。

※各タブ内の設定項目の詳細については、AIST RTCBuilderのマニュアルを参照してください。

OPFでは、サービスポートの使用を許可していません。このため、「サービスポート」のタブ内の項目は設定することができません。

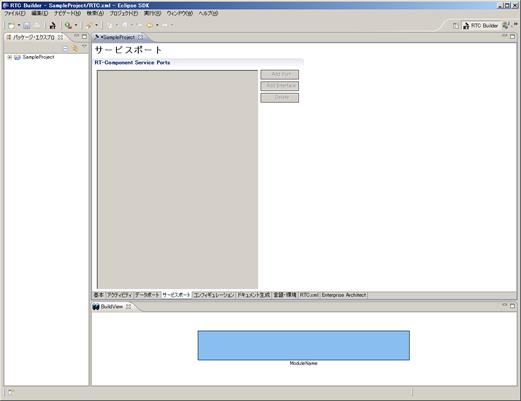

3‑6 「サービスポート」タブ

4.       生成コード

OPFBuilderでは、設定した内容に応じたRTCのコードのみを生成します。このため、生成したコードを使用して、実際にOPF-D,OPF-P上でRTCを動作させるためには、別途OPF用のプロジェクトを作成する必要があります。

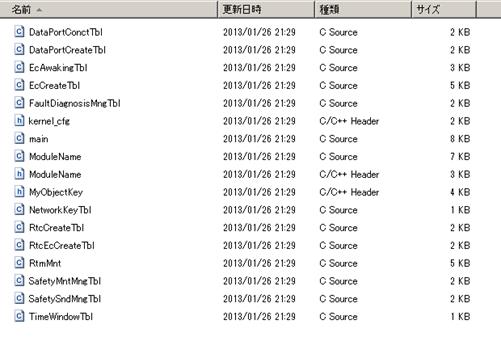

4‑1 OPFBuilder生成コード

OPF-DOPF-Pを使用するための環境構築方法および生成したコードのコンパイル方法については、各ミドルウェアの説明書を参照してください。
